線陣光度立體成像系統

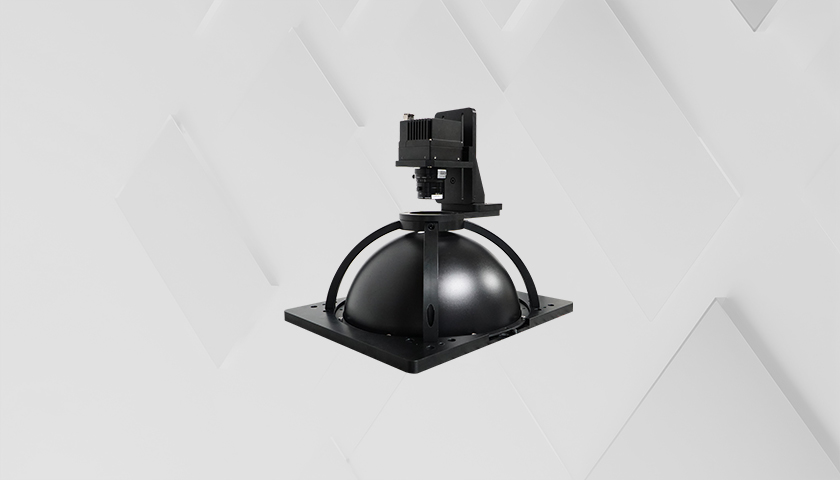

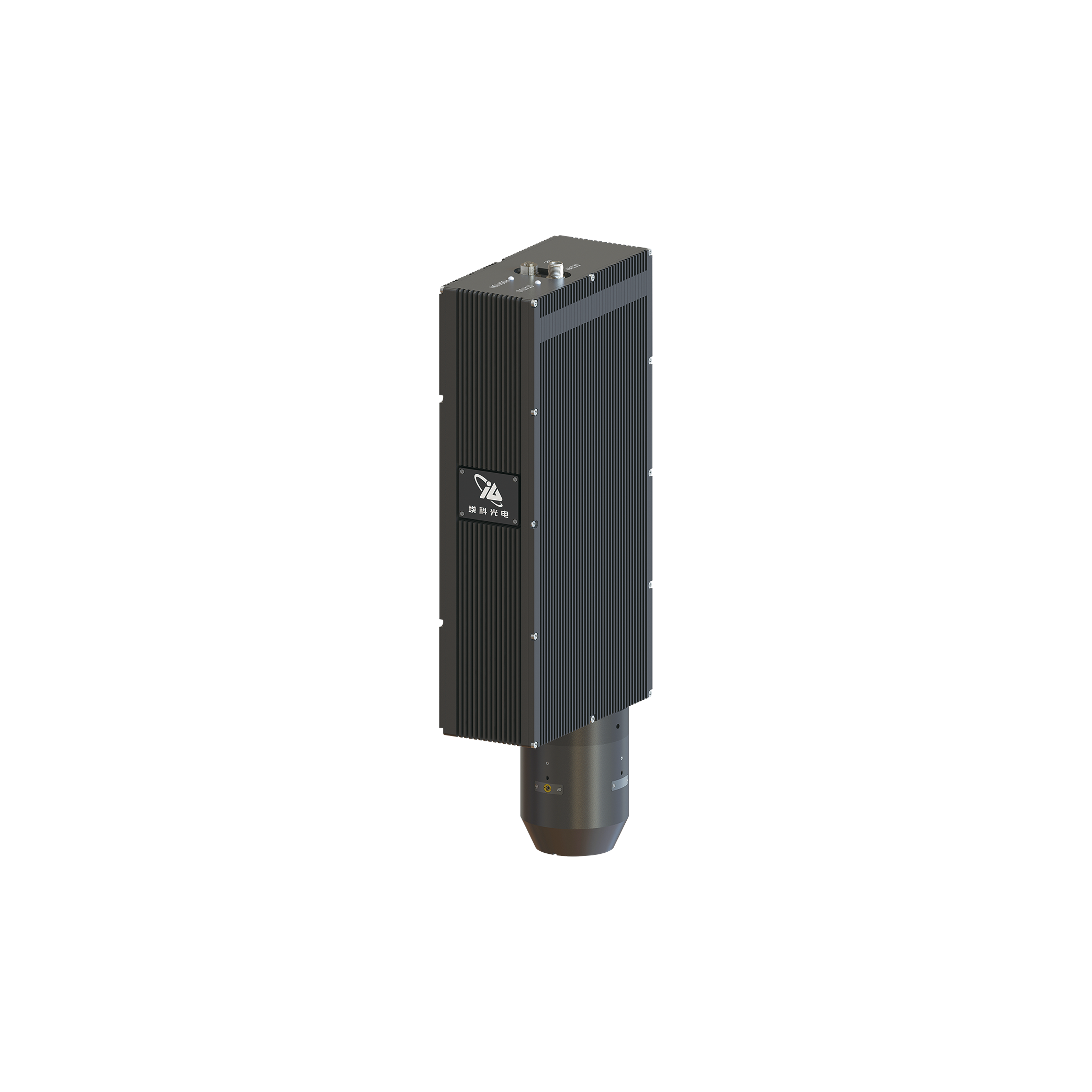

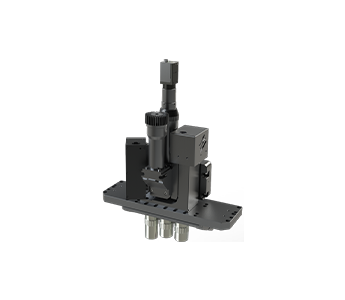

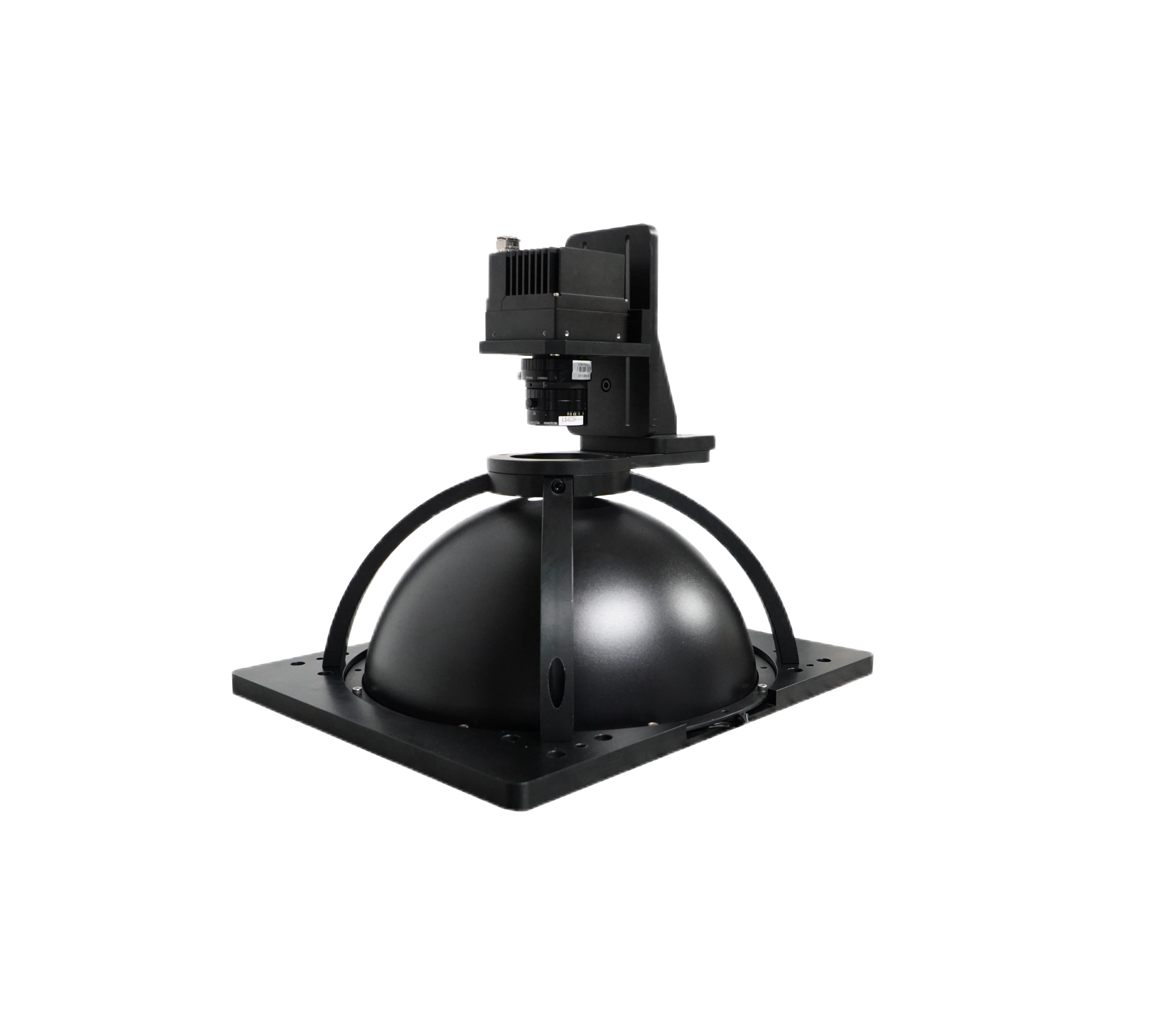

針對漫反射物體表面細微缺陷的特殊檢測需求，?？平Y(jié)合自研的光度立體算法和相機硬件，推出了光度立體成像系統。該視覺系統通過多角度打光的方式，能夠采集物體在不同光照條件下的圖像，并利用自研算法重建出被檢測對象表面的三維形貌信息，從而精準揭示出瑕疵存在狀態。目前共有三種類型的系統：基于穹頂光源線陣光度立體成像系統、基于條形光源線陣光度立體成像系統、基于環形光源面陣光度立體成像系統。

產品特征

  • 成像算法強大

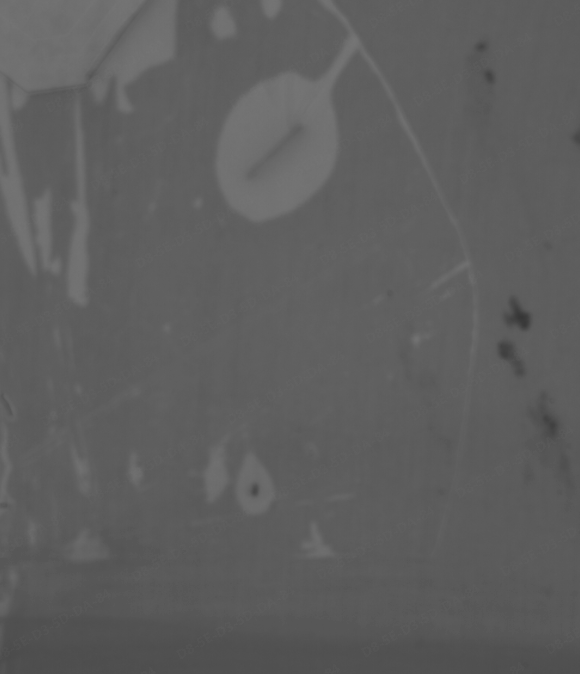

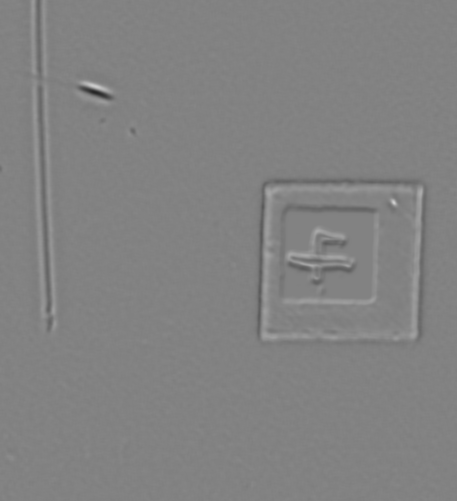

    系統預設十余種不同的算法結果圖，每一種都專為捕捉特定的圖像特征而設計，從各個角度精準呈現出物體表面的微小瑕疵；還支持用戶根據具體的檢測需求調整算法，從而輸出定制化的圖像，拓寬在不同應用場景中的適用性。


  • 圖像處理流暢

    相機內部集成埃科自研光度立體算法，對圖像數據進行實時計算和分析，大幅減輕上位機的計算負擔，保障了圖像處理的速度和準確性，延遲低至微秒級，滿足生產線上高速、連續的檢測要求。


  • 光路設計豐富

    針對不同檢測項目，?？乒舛攘Ⅲw成像系統支持配置不同的光源方案，確保全方位呈現瑕疵形態。


  • 硬件性能卓越

    系統可搭配?？谱匝械?K/8K線陣相機及900萬像素面陣相機，線陣相機最高行頻150kHz，面陣相機光度立體模式下最高幀率11.68fps，均采用萬兆網接口輸出數據，輕松應對在線高速檢測。


  • 系統配置靈活

    埃科光度立體成像系統集相機、光源、控制器于一體，支持鏡頭選配，避免了傳統視覺檢測系統繁雜的組件搭配。


應用案例

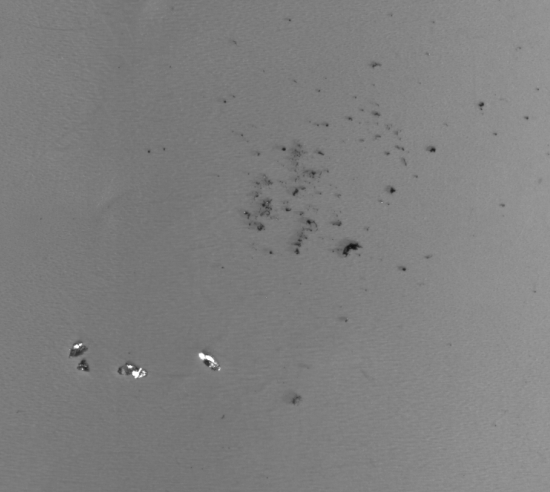

?？乒舛攘Ⅲw成像系統專為檢測漫反射物體表面的細微缺陷和凹凸變化而設計，是鋰電池缺陷檢測、金屬表面瑕疵識別以及其他非鏡面物體檢測的理想選擇。

產品規格

型號 SL4KXGV-75K-4SL8KXGV-150K-4
名稱 4K線掃4分區光度立體相機8K線掃4分區光度立體相機
傳感器類型 Global Shutter CMOS
圖像模式 黑白
光學尺寸 28.67 mm57.34 mm
分辨率 4096*28192*1
像素大小 7μm * 7μm
最大行頻 75K150KHz
像素位寬 8 bit
動態范圍 ≥54.0 dB≥54.1 dB
數據率 307MB/s（光度立體模式614MB/s）1229MB/s
觸發模式 外部觸發 / 內部自由運行
觸發源 外部IO / 軟件觸發
曝光控制 時間設置 / 外部脈寬控制
曝光時間 3.375μs - 63998.375μs（步長：0.0125μs）
增益范圍 1/2/3/4/5/6/7/8x（模擬增益）
0.1-8.0（數字增益）
鏡頭接口 M42M72
數據接口 10GigE Vision（使用 SFP+）
電源接口 DB15接口
電源規格 DC12 - 24V（±10%）1.5A
相機功率 光口：10.4W / 電口：8.6WTBD
外殼尺寸 330mm(W) x 388mm(D) x348mm(H)相機：76mm(W) x 76mm(D) x 65.1mm(H)
系統：478mm(W) x 500mm(D) x441.77mm(H)
運行溫度 0~55℃
儲存溫度 -20~75℃
輸出圖像類型 光度立體模式Gradient X、Gradient Y、Texture、Integration、Curl、average、max、enhance；普通模式輸出原始圖像

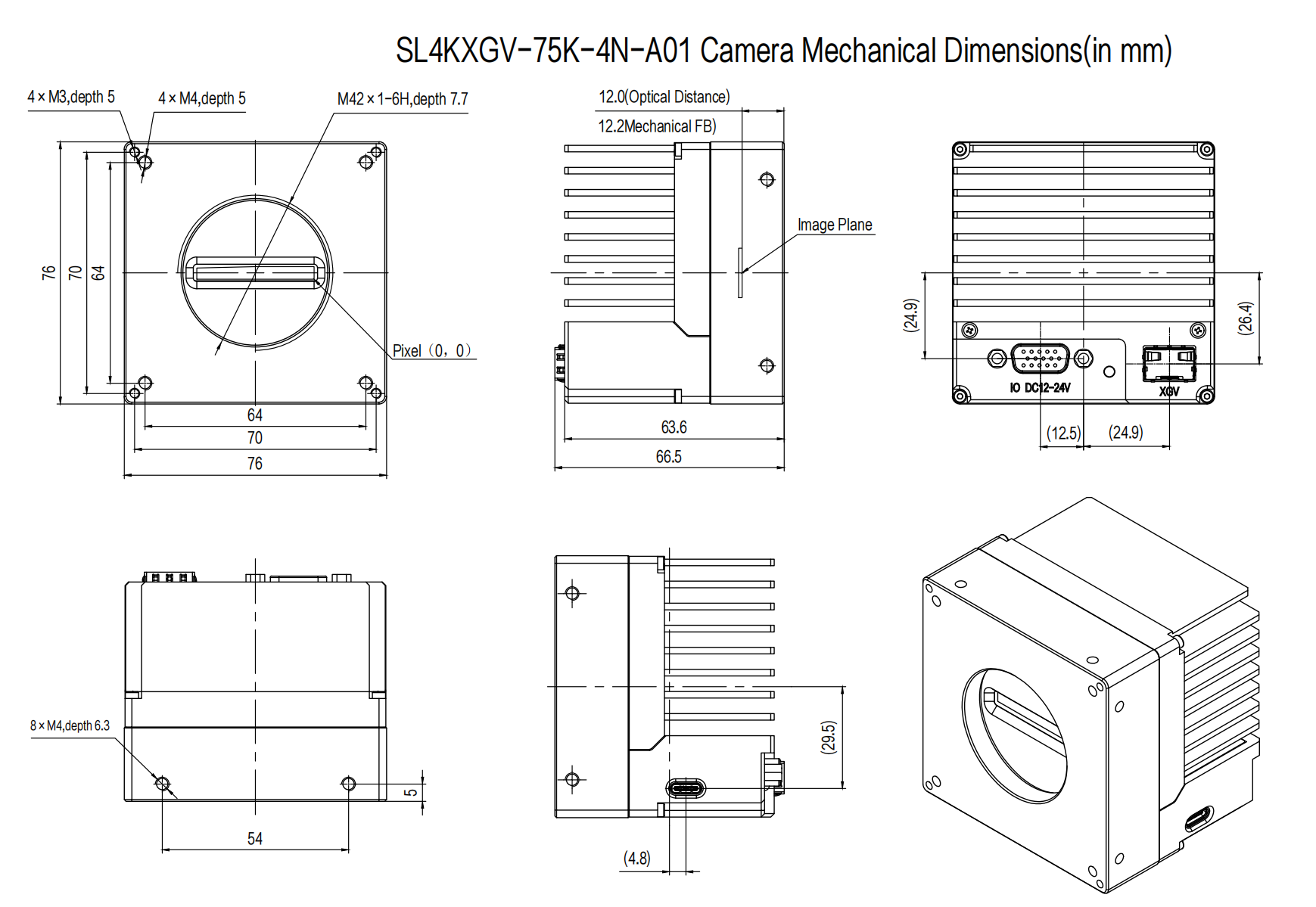

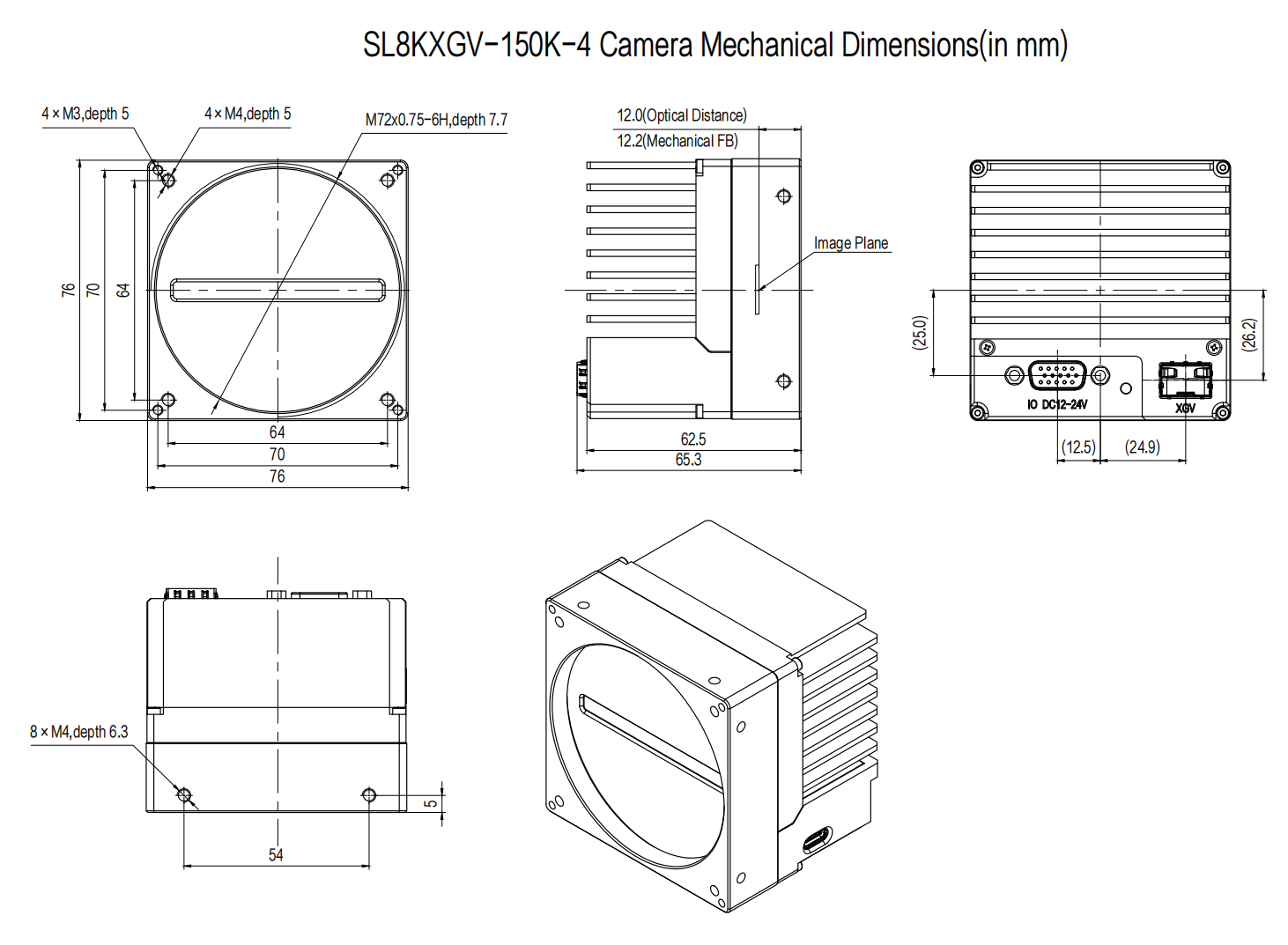

產品尺寸圖
